Koji je napon potreban za SMD LED modul?

Koji je napon potreban za SMD LED modul?

Kao dobavljač SMD LED modula, često me pitaju o zahtjevima napona za ove svestrane komponente rasvjete. Razumijevanje naponskih potreba SMD LED modula je ključno za osiguranje njihovog pravilnog funkcionisanja, dugovječnosti i ukupnih performansi. U ovom postu na blogu ući ću u detalje o zahtjevima za naponom SMD LED modula, faktorima koji na njih utječu i kako odabrati pravi napon za vaše specifične aplikacije.

Razumijevanje SMD LED modula

LED moduli uređaja za površinsku montažu (SMD) su kompaktna, energetski efikasna rješenja za rasvjetu koja su stekla široku popularnost u različitim industrijama, uključujući signalizaciju, automobilsku i opću rasvjetu. Ovi moduli se sastoje od više SMD LED dioda montiranih na štampanu ploču (PCB), koje se zatim inkapsuliraju kako bi se zaštitile od faktora okoline.

Same SMD LED diode su poluvodički uređaji koji emituju svjetlost kada električna struja prođe kroz njih. Količina izlazne svjetlosti i boja svjetlosti određuju se materijalima koji se koriste u poluvodiču i električnim karakteristikama LED-a.

Osnovni zahtjevi napona

Zahtjev za naponom SMD LED modula prvenstveno je određen prednjim naponom pojedinačnih SMD LED dioda unutar modula. Napon naprijed (Vf) je pad napona na LED diodi kada provodi struju u smjeru naprijed. Različiti tipovi SMD LED dioda imaju različite vrijednosti napona naprijed, koje se obično kreću od oko 1,8V do 3,6V ovisno o boji i specifičnoj tehnologiji LED čipa.

Na primjer, crvene SMD LED diode obično imaju naprijed napon od oko 1,8 - 2,2 V, dok plave i bijele SMD LED obično imaju naprijed napon od 3,0 - 3,6 V. Zelene SMD LED diode padaju negdje između, sa prednjim naponom od oko 2,2 - 2,8V.

Kada je više SMD LED dioda spojeno u seriju unutar modula, ukupan prednji napon modula je zbir napona naprijed pojedinačnih LED dioda. Na primjer, ako modul ima tri crvene SMD LED diode povezane u seriju, a svaka LED ima prednji napon od 2V, ukupan prednji napon modula će biti 6V.

S druge strane, kada su SMD LED diode spojene paralelno, naprijed napon modula ostaje isti kao napon jedne LED diode, ali se trenutni kapacitet modula povećava.

Faktori koji utječu na zahtjeve napona

Nekoliko faktora može utjecati na zahtjeve napona SMD LED modula:

1. LED boja: Kao što je ranije spomenuto, različite boje SMD LED dioda imaju različite vrijednosti napona naprijed. To je zbog različitih poluvodičkih materijala koji se koriste za proizvodnju različitih boja svjetlosti. Na primjer, energetski pojas poluvodičkog materijala koji se koristi u plavim LED diodama veći je od onog kod crvenih LED dioda, što rezultira višim naponom naprijed.
2. LED količina i konfiguracija: Broj SMD LED dioda u modulu i način na koji su spojeni (serijski, paralelno ili kombinacija oba) značajno utiču na zahtjev za naponom. Modul s više LED dioda povezanih u seriju imat će veći ukupni napon naprijed u odnosu na modul s manje LED ili LED dioda povezanih paralelno.
3. Radna temperatura: Na prednji napon SMD LED dioda također utiče temperatura. Općenito, kako temperatura raste, prednji napon LED dioda se smanjuje. To znači da se zahtjev za naponom za SMD LED modul može neznatno promijeniti ovisno o radnom okruženju.
4. Desired Brightness: Svjetlina SMD LED-a je direktno povezana sa strujom koja teče kroz nju. Da bi se postigao veći nivo osvetljenosti, potrebna je veća struja. Međutim, povećanje struje također utiče na pad napona na LED diodi. Stoga, ako želite svjetliji modul, možda ćete morati shodno tome prilagoditi napon napajanja.

Odabir pravog napona za vašu aplikaciju

Prilikom odabira SMD LED modula za vašu aplikaciju, bitno je odabrati pravi napon kako biste osigurali optimalne performanse. Evo nekoliko koraka koji će vam pomoći da donesete pravu odluku:

1. Odredite svoje zahtjeve za prijavu: Prvo, razmotrite specifične zahtjeve vaše aplikacije, kao što su željena svjetlina, boja i veličina područja osvjetljenja. Ovo će vam pomoći da suzite tip SMD LED modula koji vam je potreban.
2. Provjerite specifikacije modula: Potražite tehničke specifikacije SMD LED modula, koje bi trebale uključivati ​​prednji napon, nazivnu struju i preporučene radne uvjete. Provjerite je li napon napajanja koji planirate koristiti kompatibilan sa zahtjevima za naponom modula.
3. Razmotrite opcije napajanja: Dostupni su različiti tipovi napajanja za SMD LED module, uključujući izvore napajanja konstantnog napona i konstantne struje. Napajanja konstantnog napona daju fiksni izlazni napon, dok napajanja konstantne struje održavaju konstantnu struju kroz LED diode. Za većinu SMD LED modula preporučuje se napajanje konstantnom strujom kako bi se osigurala stabilna i dosljedna izlazna svjetlost.
4. Račun za toleranciju napona: Imajte na umu da može postojati određena tolerancija napona u SMD LED modulu i napajanju. Važno je odabrati napajanje koje može osigurati napon unutar prihvatljivog raspona tolerancije modula kako bi se izbjeglo prekomjerno ili nedovoljno pokretanje LED dioda.

Naša ponuda proizvoda

U našoj kompaniji nudimo široku paletu SMD LED modula sa različitim zahtjevima napona kako bismo zadovoljili različite potrebe naših kupaca. Neki od naših popularnih proizvoda uključuju:

• Ultrazvučni LED moduli za znakovna slova: Ovi moduli su posebno dizajnirani za znakovna slova i nude izvrsnu svjetlinu i energetsku efikasnost. Dolaze u različitim naponskim opcijama kako bi odgovarali različitim dizajnom znakova.

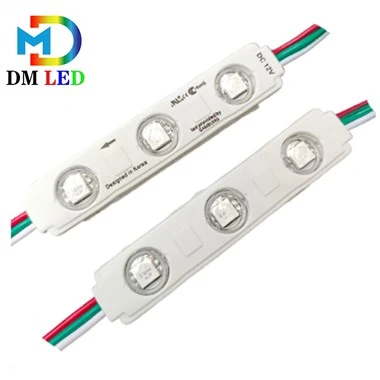

• Visokokvalitetni IP68 vodootporno pozadinsko osvjetljenje 12v LED modul: Idealni za primjenu na otvorenom, ovi moduli su vodootporni i zahtijevaju napon od 12 V. Pružaju pouzdano pozadinsko osvjetljenje za razne displeje i natpise.
• High Power 2led Module For Sign: Ako vam je potrebno rješenje velike snage za vaš znak, ovi moduli su odličan izbor. Nude visoku svjetlinu i dostupni su u različitim naponskim konfiguracijama.

Kontaktirajte nas za nabavku

Ako ste zainteresirani za kupovinu SMD LED modula ili imate bilo kakva pitanja o njihovim zahtjevima za naponom, mi smo tu da vam pomognemo. Naš tim stručnjaka može vam pružiti detaljne informacije o našim proizvodima, pomoći vam da odaberete pravi napon za vašu primjenu i ponuditi konkurentne cijene. Kontaktirajte nas danas da započnemo proces nabavke i podignemo svoje projekte rasvjete na viši nivo.

Reference

• "Priručnik za LED rasvjetu" Boba Johnstonea
• Tehnički listovi proizvođača SMD LED komponenti
